Cách làm keo epoxy khô nhanh – 7 phương pháp hiệu quả

Cách làm keo epoxy khô nhanh đúng kỹ thuật: điều chỉnh tỷ lệ, nhiệt độ, độ ẩm và môi trường đóng rắn. Hướng dẫn chi tiết từ MTV Plastic – chuyên gia gia công composite tại Hà Nội.

Keo epoxy đông cứng chậm hơn dự kiến là sự cố phổ biến trong làm đồ composite, dán kết cấu và sửa chữa máy móc công nghiệp. Nguyên nhân thường không phải do sản phẩm kém chất lượng, mà do sai tỷ lệ pha trộn, nhiệt độ môi trường thấp, độ ẩm cao hoặc lớp thi công quá dày. Hiểu đúng cơ chế đông cứng của epoxy là điều kiện tiên quyết để kiểm soát thời gian khô một cách chủ động thay vì chờ đợi không có kết quả.

Bài viết này trình bày 7 phương pháp làm keo epoxy khô nhanh được đúc kết từ thực tiễn làm đồ composite tại MTV Plastic – đơn vị với hơn 15 năm kinh nghiệm làm nhựa và composite chuyên nghiệp tại Hà Nội. Nội dung bao gồm nguyên lý kỹ thuật, điều kiện áp dụng, giới hạn an toàn và những lỗi thường gặp cần tránh.

Cần tư vấn kỹ thuật về làm đồ composite hoặc nhựa kỹ thuật? Liên hệ MTV Plastic qua hotline 0918.710.622 để được hỗ trợ miễn phí trong giờ làm việc.

Epoxy đông cứng như thế nào – nền tảng cần hiểu trước

Phản ứng đông cứng epoxy hoạt động theo cơ chế nào?

Keo epoxy không “khô” theo nghĩa bay hơi nước như keo thông thường – mà đông cứng thông qua phản ứng hóa học tỏa nhiệt giữa nhựa epoxy (phần A) và chất làm cứng (phần B). Đây là phản ứng kết nối các hạt nhựa: các nhóm nhựa trong phần A phản ứng với các nhóm trong phần B để tạo thành mạng lưới nhựa ba chiều bền vững.

Phản ứng này có đặc điểm quan trọng cần nắm rõ: tốc độ đông cứng tỷ lệ thuận với nhiệt độ và phụ thuộc trực tiếp vào tỷ lệ pha trộn giữa nhựa và chất làm cứng. Tăng nhiệt độ 10°C thường tăng tốc độ phản ứng lên gấp đôi – đây là nguyên lý vật lý nền tảng của mọi phương pháp tăng tốc đông cứng. Ngược lại, sai tỷ lệ pha trộn dù chỉ 5–10% có thể khiến epoxy không bao giờ đông cứng hoàn toàn, bất kể áp dụng phương pháp nào để tăng tốc.

Thời gian đông cứng epoxy gồm những giai đoạn nào?

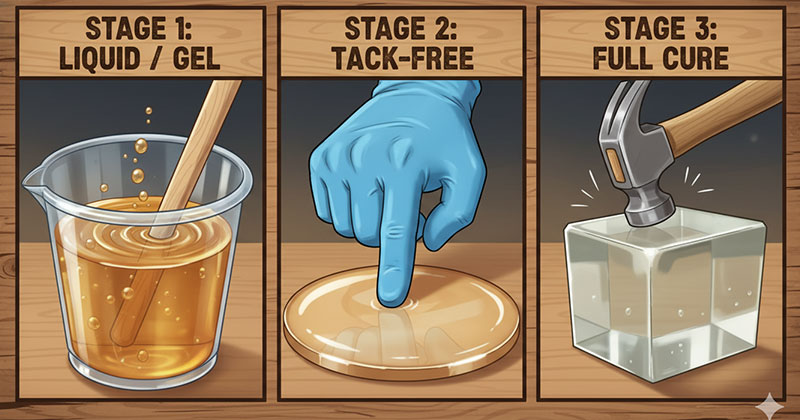

Quá trình đông cứng epoxy có ba giai đoạn với ý nghĩa kỹ thuật khác nhau. Giai đoạn thời gian gel hóa là thời gian từ khi trộn đến khi hỗn hợp chuyển từ lỏng sang dạng thạch không thể làm tiếp được nữa – thường 15–120 phút tùy loại chất làm cứng và nhiệt độ. Giai đoạn thời gian hết dính là khi bề mặt không còn dính khi chạm nhẹ – thường 2–8 giờ ở nhiệt độ phòng. Giai đoạn đông cứng hoàn toàn là khi epoxy đạt 100% độ bền thiết kế – thường 24–72 giờ ở nhiệt độ phòng hoặc 2–4 giờ khi xử lý nhiệt (hậu đông cứng).

Lưu ý quan trọng: “keo khô” theo nghĩa thông thường (bề mặt cứng, không dính) và “đông cứng hoàn toàn” là hai trạng thái khác nhau. Phần lớn phương pháp tăng tốc chỉ rút ngắn thời gian đến giai đoạn hết dính, không nhất thiết rút ngắn thời gian đến khi cứng hoàn toàn.

7 phương pháp làm keo epoxy khô nhanh

Phương pháp 1 – Điều chỉnh tỷ lệ pha trộn đúng kỹ thuật

Đây là yếu tố quan trọng nhất và cũng bị bỏ qua nhiều nhất. Mỗi hệ epoxy có tỷ lệ pha trộn nhựa/chất làm cứng được nhà sản xuất chỉ định chính xác theo trọng lượng hoặc thể tích – thường là 2:1, 3:1 hoặc 4:1. Sai lệch tỷ lệ theo hướng tăng chất làm cứng không làm epoxy khô nhanh hơn mà ngược lại khiến chất làm cứng dư thừa không phản ứng hết, làm bề mặt epoxy bị dính, mềm và kém bền dài hạn.

Để pha trộn đúng tỷ lệ, sử dụng cân điện tử độ chính xác 0,1 g thay vì ước lượng bằng mắt. Trộn đều trong ít nhất 3 phút với que khuấy, đảm bảo cạo sát thành và đáy cốc để không còn vùng nhựa hoặc chất làm cứng chưa tiếp xúc. Tỷ lệ đúng là nền tảng để mọi phương pháp tăng tốc khác phát huy hiệu quả.

Phương pháp 2 – Tăng nhiệt độ môi trường đông cứng

Nhiệt độ là biến số kiểm soát tốc độ đông cứng hiệu quả nhất. Epoxy thiết kế đông cứng ở 25°C thường có thể thi công và đông cứng ở 30–40°C với tốc độ cao hơn đáng kể. Nguyên tắc thực hành: mỗi 8–10°C tăng thêm rút ngắn thời gian đông cứng khoảng 50%.

Các phương pháp tăng nhiệt độ môi trường thực tế: sử dụng phòng ấm hoặc lều nhiệt bao quanh chi tiết đang đông cứng, đặt dưới đèn hồng ngoại giữ khoảng cách 30–50 cm, hoặc dùng súng nhiệt di chuyển đều cách bề mặt 20–30 cm. Giới hạn an toàn: không vượt quá 60°C với hầu hết epoxy thông thường – nhiệt độ cao hơn có thể gây bong tróc, nổi bọt khí hoặc làm giảm độ bền của lớp epoxy đã đông cứng.

Phương pháp 3 – Làm ấm nguyên liệu trước khi pha trộn

Ít được biết đến nhưng hiệu quả cao: làm ấm cả nhựa và chất làm cứng lên 30–35°C trước khi pha trộn bằng cách ngâm chai trong nước ấm 10–15 phút. Nguyên liệu ấm hơn có độ đặc thấp hơn, trộn đều nhanh hơn và phản ứng khởi động nhanh hơn ngay từ đầu. Phương pháp này đặc biệt hữu ích trong môi trường làm việc lạnh dưới 20°C khi epoxy thông thường đông cứng rất chậm.

Lưu ý: không làm nóng nguyên liệu trên 40°C trước khi trộn vì sẽ rút ngắn thời gian làm việc quá mức, gây khó thi công. Làm ấm đến 30–35°C là vùng tốt nhất giữa tốc độ đông cứng và thời gian làm việc.

Phương pháp 4 – Chọn chất làm cứng tốc độ nhanh phù hợp ứng dụng

Hầu hết nhà sản xuất epoxy cung cấp ít nhất hai loại chất làm cứng cho cùng một loại nhựa: loại khô nhanh (thời gian thạch hóa 15–30 phút, hết dính 2–4 giờ) và loại khô chậm (thời gian thạch hóa 60–120 phút, hết dính 6–12 giờ). Chọn chất làm cứng tốc độ nhanh là cách đơn giản và đáng tin cậy nhất để rút ngắn thời gian đông cứng mà không ảnh hưởng đến chất lượng khi dùng đúng tỷ lệ.

Điều kiện áp dụng: chất làm cứng nhanh phù hợp cho công việc sửa chữa nhỏ, chi tiết đơn giản hoặc khi thời gian làm việc ít hơn 30 phút là đủ. Với dự án lớn như bọc bồn bể, làm tấm composite diện tích rộng, nên dùng chất làm cứng chậm hơn để có đủ thời gian làm và điều chỉnh trước khi nhựa thành thạch.

Phương pháp 5 – Tối ưu độ dày lớp thi công

Phản ứng đông cứng epoxy là phản ứng tự sinh nhiệt – lớp dày hơn tạo ra nhiệt bên trong cao hơn, tự tăng tốc đông cứng. Đây là lý do các khối đúc epoxy dày đông cứng nhanh hơn màng mỏng. Tuy nhiên, lớp quá dày (trên 5–10 mm với nhiều loại epoxy) có thể tạo ra nhiệt cục bộ quá cao gây co rút, nổi bọt hoặc nứt.

Với ứng dụng phủ bề mặt và lớp phủ bảo vệ, độ dày tốt nhất thường là 1–3 mm mỗi lớp. Nếu cần dày hơn, làm nhiều lớp mỏng và để mỗi lớp hết dính trước khi làm lớp tiếp theo – phương pháp này đảm bảo chất lượng tốt hơn so với đổ một lớp quá dày.

Phương pháp 6 – Kiểm soát độ ẩm và thông gió

Độ ẩm không khí cao (trên 70–75%) làm chậm đông cứng epoxy và gây hiện tượng mờ bề mặt – lớp màng trắng đục trên bề mặt do chất làm cứng phản ứng với hơi nước thay vì với nhựa. Đây là nguyên nhân phổ biến khiến epoxy không đông cứng đúng tiến độ trong điều kiện khí hậu nhiệt đới tại Việt Nam, đặc biệt vào mùa mưa.

Giải pháp thực tế: làm việc trong phòng có điều hòa không khí kiểm soát độ ẩm dưới 60%, hoặc sử dụng máy hút ẩm cục bộ. Thông gió tốt cũng quan trọng vì giúp tản hơi và duy trì không khí khô. Tránh làm epoxy ngoài trời khi độ ẩm trên 80% hoặc khi có khả năng đọng hơi nước trên bề mặt.

Phương pháp 7 – Xử lý nhiệt (Post-cure) sau đông cứng ban đầu

Xử lý nhiệt là quá trình sấy nóng bổ sung sau khi epoxy đã hết dính để hoàn thiện cấu trúc mạng lưới nhựa và đạt 100% độ bền thiết kế trong thời gian ngắn hơn so với để ở nhiệt độ phòng. Ví dụ: epoxy đông cứng ở 25°C cần 72 giờ để cứng hẳn, nhưng sấy ở 60°C trong 2–4 giờ đạt cùng kết quả.

Áp dụng xử lý nhiệt: sau khi epoxy đạt giai đoạn hết dính (không còn dính khi chạm), tăng nhiệt độ từ từ lên 40–60°C và giữ trong 2–6 giờ tùy yêu cầu. Không áp dụng nhiệt ngay khi epoxy còn lỏng hoặc sệt vì sẽ gây chảy và biến dạng. Xử lý nhiệt đặc biệt quan trọng trong sản xuất bồn bể composite và chi tiết chịu tải kỹ thuật cao.

Những lỗi thường gặp khi muốn làm epoxy khô nhanh

Những sai lầm nào làm epoxy khô chậm hơn hoặc hỏng hoàn toàn?

Lỗi phổ biến nhất là tăng tỷ lệ chất làm cứng để “nhanh hơn”. Logic này ngược với thực tế: dư chất làm cứng tạo ra chất làm cứng không phản ứng hết, làm bề mặt dính vĩnh viễn và không đạt độ bền. Chỉ tỷ lệ đúng theo thông số nhà sản xuất mới cho đông cứng hoàn toàn.

Lỗi thứ hai là trộn không đủ thời gian hoặc không đều. Dù tỷ lệ đúng, nếu nhựa và chất làm cứng chưa trộn đều thì sẽ có vùng epoxy không đông cứng. Thời gian trộn tối thiểu 3 phút với que khuấy, cạo đều thành cốc, là tiêu chuẩn không thể bỏ qua.

Lỗi thứ ba là làm trên bề mặt ẩm, bẩn dầu mỡ hoặc có lớp bụi. Epoxy không bám dính dù đông cứng hoàn toàn, gây bong tróc sau khi có lực tác động. Bề mặt cần được làm sạch, khô ráo và nếu cần thì mài nhám trước khi làm epoxy.

Giới hạn nhiệt độ nào cần tránh khi tăng tốc đông cứng epoxy?

Giới hạn nhiệt độ an toàn phụ thuộc vào từng loại epoxy, nhưng nguyên tắc chung cho epoxy thông thường là: không vượt quá 60°C trong giai đoạn đông cứng, và không tăng nhiệt quá nhanh (không hơn 2–3°C mỗi phút trong lúc sấy nhiệt). Nhiệt độ quá cao gây phản ứng nhiệt không kiểm soát – đặc biệt nguy hiểm với lớp epoxy dày, có thể dẫn đến bốc khói, bắt lửa hoặc phá hủy cấu trúc.

Với epoxy kỹ thuật cao như loại dùng trong bồn bể composite chịu hóa chất, thông số nhiệt độ sấy nhiệt cần tuân thủ nghiêm ngặt theo tài liệu của nhà sản xuất. Tham khảo thêm danh mục bồn bể composite tại MTV Plastic để hiểu các yêu cầu kỹ thuật đặc thù của sản phẩm composite công nghiệp.

Ứng dụng epoxy trong gia công composite tại MTV Plastic

Epoxy được ứng dụng như thế nào trong sản xuất composite công nghiệp?

Trong sản xuất bồn bể và chi tiết composite tại MTV Plastic, nhựa epoxy được sử dụng trong các việc đòi hỏi độ bền cao hơn so với nhựa polyester thông thường: bồn composite chịu hóa chất nồng độ cao, lớp phủ bảo vệ bề mặt thiết bị trong môi trường ăn mòn, và kết cấu chịu tải trong hệ thống xử lý môi trường.

Kiểm soát quá trình đông cứng epoxy trong điều kiện sản xuất tại Hà Nội – với nhiệt độ dao động theo mùa từ 15°C (mùa đông) đến trên 35°C (mùa hè) và độ ẩm cao – đòi hỏi điều chỉnh thông số theo từng mẻ sản xuất. Đây là lý do kinh nghiệm thực tế trong kiểm soát đông cứng epoxy có giá trị không thể thay thế bằng thông số lý thuyết. Xem thêm danh mục bồn bể nhựa PP, PVC, PE để so sánh giải pháp bồn chứa theo vật liệu.

MTV Plastic hỗ trợ kỹ thuật làm đồ composite như thế nào?

Xưởng sản xuất tại Mê Linh – Hà Nội của MTV Plastic làm bồn bể composite, chi tiết nhựa kỹ thuật và cụm lắp ráp theo bản vẽ của khách hàng. Đội kỹ thuật tư vấn lựa chọn hệ nhựa (epoxy, polyester, vinyl ester), thiết kế lớp kết hợp vật liệu gia cường (thủy tinh, carbon) và kiểm soát quy trình đông cứng phù hợp với yêu cầu độ bền và điều kiện làm việc thực tế.

Ngoài composite, MTV Plastic cung cấp đầy đủ các giải pháp nhựa kỹ thuật cho hệ thống môi trường, xử lý nước thải và gia công theo yêu cầu. Khám phá thêm danh mục sản phẩm nhựa hoặc tìm hiểu chi tiết dịch vụ tại trang gia công nhựa theo yêu cầu tại Hà Nội để tham khảo năng lực làm việc theo ngành.

Bảng tóm tắt 7 phương pháp tăng tốc đông cứng epoxy

MTV Plastic – Tư vấn kỹ thuật nhựa và composite chuyên nghiệp

MTV Plastic tư vấn lựa chọn vật liệu và quy trình như thế nào?

MTV Plastic với hơn 15 năm kinh nghiệm trong lĩnh vực làm nhựa chuyên nghiệp tại Hà Nội không chỉ cung cấp sản phẩm mà còn hỗ trợ kỹ thuật trong toàn bộ quá trình lựa chọn vật liệu, thiết kế kết cấu và kiểm soát quy trình sản xuất. Với các hệ thống yêu cầu kiểm soát khí thải và môi trường, vật liệu nhựa kỹ thuật và composite đóng vai trò quan trọng trong thiết bị xử lý. Tham khảo thêm danh mục xử lý khí thải để xem ứng dụng vật liệu nhựa trong hệ thống môi trường.

Đội kỹ thuật MTV Plastic đánh giá từng dự án dựa trên bốn yếu tố: yêu cầu độ bền và khả năng chịu hóa chất của sản phẩm, điều kiện làm việc thực tế tại công trình, thiết bị và nhân lực sẵn có, và mục tiêu chi phí – để đưa ra khuyến nghị quy trình sản xuất phù hợp nhất.

Liên hệ MTV Plastic để được hỗ trợ kỹ thuật

Văn phòng kỹ thuật tại Nam Từ Liêm và xưởng sản xuất tại Mê Linh – Hà Nội của MTV Plastic tiếp nhận hồ sơ kỹ thuật, mẫu thử và tư vấn thiết kế cho các dự án composite, nhựa kỹ thuật và gia công theo yêu cầu. MTV Plastic giao hàng tận nơi toàn miền Bắc và hỗ trợ lắp đặt kỹ thuật tại công trình.

Liên hệ hotline 0918.710.622 (Mr. Mạnh) hoặc email nhua.mtv@gmail.com để được tư vấn và nhận báo giá trong vòng 2 giờ làm việc.

Tóm lại

• Epoxy đông cứng qua phản ứng hóa học, không qua bay hơi – kiểm soát tỷ lệ pha trộn đúng là điều kiện không thể bỏ qua trước khi áp dụng bất kỳ phương pháp tăng tốc nào.
• Tăng nhiệt độ môi trường là phương pháp hiệu quả nhất: mỗi 10°C tăng thêm rút ngắn thời gian đông cứng khoảng 50%, giới hạn an toàn 60°C với epoxy thông thường.
• Làm ấm nguyên liệu trước khi trộn (30–35°C) hiệu quả cao trong điều kiện làm việc lạnh dưới 20°C.
• Chất làm cứng tốc độ nhanh là lựa chọn phù hợp cho công việc nhỏ; sấy nóng bổ sung sau khi hết dính là phương pháp tốt nhất để đạt độ cứng tối đa nhanh trong sản xuất kỹ thuật.
• Kiểm soát độ ẩm dưới 60% là yêu cầu quan trọng trong điều kiện khí hậu nhiệt đới tại Việt Nam để tránh làm hỏng bề mặt epoxy.

Câu hỏi thường gặp về cách làm keo epoxy khô nhanh

Tại sao keo epoxy của tôi vẫn dính sau 24 giờ dù đã pha đúng tỷ lệ? Nguyên nhân phổ biến nhất là trộn không đều – có vùng nhựa hoặc chất làm cứng chưa tiếp xúc nhau. Nguyên nhân thứ hai là nhiệt độ làm việc quá thấp (dưới 15°C) làm phản ứng gần như dừng lại. Kiểm tra lại bằng cách nhấc thử mẫu nhỏ – nếu cứng ở một chỗ và dính ở chỗ khác thì nguyên nhân là trộn không đều; nếu toàn bộ mềm và dính thì nguyên nhân là nhiệt độ hoặc độ ẩm.

Có thể dùng máy sấy tóc để làm epoxy khô nhanh hơn không? Có thể dùng trong giới hạn. Máy sấy tóc ở chế độ ấm (40–50°C) áp dụng từ khoảng cách 20–30 cm, di chuyển đều trên bề mặt trong 2–3 phút đầu sau khi làm giúp keo lỏng hơn và loại bỏ bọt khí. Tuy nhiên tránh dùng chế độ nóng (trên 70°C) vì gây đông cứng không đều và rỗ mặt.

Epoxy trong điều kiện lạnh dưới 15°C có thể đông cứng không? Hầu hết epoxy thông thường đông cứng rất chậm hoặc không hoàn toàn dưới 15°C. Giải pháp là làm ấm nguyên liệu trước khi trộn và đảm bảo nhiệt độ môi trường làm việc tối thiểu 18–20°C trong suốt giai đoạn đông cứng. Có thể dùng lều nhiệt hoặc phòng ấm để kiểm soát nhiệt độ.

Tỷ lệ pha trộn epoxy có thể thay đổi để đông cứng nhanh hơn không? Không. Tỷ lệ nhựa/chất làm cứng là thông số cố định được nhà sản xuất xác định để đảm bảo phản ứng hoàn toàn và độ bền tốt nhất. Tăng tỷ lệ chất làm cứng không làm nhanh hơn mà tạo ra chất làm cứng dư thừa không phản ứng, làm sản phẩm dính vĩnh viễn, giảm độ bền và ăn mòn vật liệu tiếp xúc.

Sấy nhiệt sau khi hết dính ở nhiệt độ nào là phù hợp cho epoxy thông thường? Với epoxy thông thường, sấy nhiệt ở 50–60°C trong 2–4 giờ sau khi đạt giai đoạn hết dính là thông số an toàn. Với epoxy kỹ thuật cao dùng trong composite công nghiệp, thông số sấy nhiệt phụ thuộc vào hệ cụ thể và cần tuân theo hướng dẫn nhà sản xuất – nhiều loại yêu cầu sấy ở 80–120°C để đạt độ bền thiết kế.

Keo epoxy khô nhanh có bền bằng keo epoxy đông cứng chậm không? Phụ thuộc vào phương pháp tăng tốc. Nếu dùng chất làm cứng nhanh đúng tỷ lệ và điều kiện làm việc đúng, độ bền tương đương loại chậm. Nếu tăng tốc bằng nhiệt độ và kiểm soát tốt, độ bền thậm chí tốt hơn nhờ cấu trúc nhựa hoàn chỉnh hơn. Phương pháp tăng tốc không đúng kỹ thuật (sai tỷ lệ, nhiệt độ quá cao) cho độ bền kém hơn epoxy đông cứng tự nhiên.
