Nguyên lý hấp thụ và trung hòa khí thải trong tháp Scrubber

Quá trình hấp thụ và trung hòa khí thải bên trong tháp Scrubber diễn ra như thế nào? Tìm hiểu cơ chế vật lý và hóa học, các yếu tố ảnh hưởng hiệu suất và vai trò vật liệu nhựa PP trong thiết kế tháp.

Tháp Scrubber (wet scrubber) là thiết bị xử lý khí thải phổ biến nhất trong công nghiệp hóa chất, dệt nhuộm, mạ điện và sản xuất phân bón tại Việt Nam – nhưng cơ chế thực sự bên trong tháp diễn ra như thế nào thì không phải kỹ sư vận hành nào cũng nắm rõ. Hiểu nguyên lý hoạt động không chỉ giúp thiết kế hệ thống đúng mà còn giúp chẩn đoán chính xác khi hiệu suất xử lý giảm sút bất ngờ.

Bài viết này phân tích đầy đủ nguyên lý hấp thụ và trung hòa khí thải bên trong tháp Scrubber theo hai góc độ: cơ chế vật lý (tiếp xúc pha khí–lỏng) và cơ chế hóa học (phản ứng trung hòa và kết tủa). Từ đó làm rõ vai trò của từng thành phần trong tháp, các yếu tố ảnh hưởng đến hiệu suất và tại sao nhựa PP là vật liệu được chọn cho tháp Scrubber công nghiệp xử lý khí axit và kiềm.

Tháp Scrubber là gì và xử lý được những khí thải nào

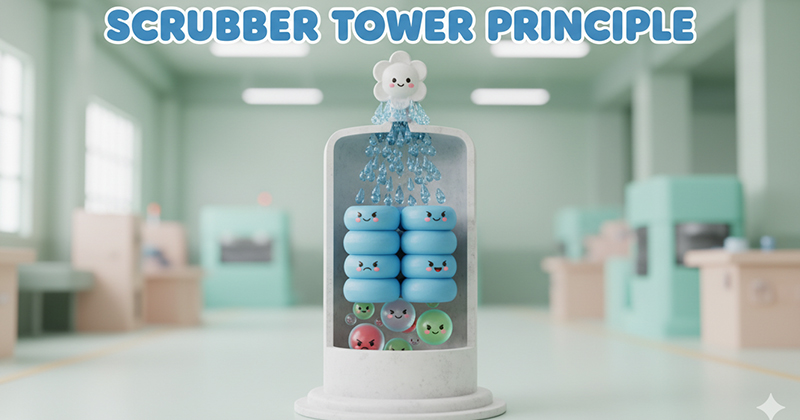

Scrubber ướt hoạt động theo nguyên lý gì?

Scrubber ướt (wet scrubber hay gas absorption tower) là thiết bị cho dòng khí thải tiếp xúc trực tiếp với dung dịch lỏng – thường là nước hoặc dung dịch hóa chất – nhằm chuyển các chất ô nhiễm từ pha khí sang pha lỏng. Khác với bộ lọc vải hay tủi lọc túi chỉ bắt hạt bụi vật lý, Scrubber ướt xử lý được khí hòa tan, hơi hóa chất và aerosol thông qua cơ chế hấp thụ và phản ứng hóa học.

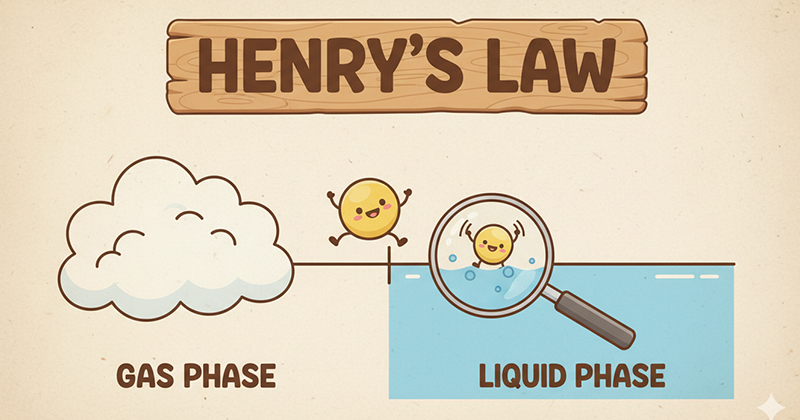

Nguyên lý nền tảng là định luật Henry: khí có xu hướng hòa tan vào chất lỏng đến khi đạt cân bằng giữa nồng độ khí trong pha khí và nồng độ khí hòa tan trong pha lỏng. Hằng số Henry (KH) của từng khí xác định mức độ hòa tan – khí có KH thấp (HCl, NH3, SO2) hòa tan vào nước rất dễ, trong khi khí có KH cao (CO2, H2S) cần dung dịch hấp thụ có phản ứng hóa học bổ sung để đạt hiệu suất cao.

Nhóm khí thải xử lý được bằng Scrubber ướt tại thị trường Việt Nam gồm: khí clo HCl và Cl2 từ mạ điện và bể tẩy; khí amoniac NH3 từ nhà máy phân bón và xử lý nước thải; khí SO2 và SO3 từ lò đốt có lưu huỳnh; hơi axit HNO3, H2SO4 từ xưởng pha chế và mạ crôm; hơi dung môi hữu cơ phân cực (methanol, ethanol, acetic acid); và bụi hóa chất mịn phát sinh trong sản xuất thuốc bảo vệ thực vật và phân bón.

Cơ chế vật lý – tiếp xúc pha khí và lỏng

Quá trình truyền khối từ pha khí sang pha lỏng diễn ra như thế nào?

Trung tâm của quá trình Scrubber là truyền khối (mass transfer) – sự di chuyển của phân tử chất ô nhiễm từ pha khí sang pha lỏng. Quá trình này không xảy ra tức thời mà trải qua ba giai đoạn nối tiếp nhau, mỗi giai đoạn có thể là bước giới hạn tốc độ của toàn bộ quá trình.

Giai đoạn 1 – Khuếch tán trong pha khí: phân tử khí ô nhiễm di chuyển từ dòng khí chính đến bề mặt tiếp xúc khí–lỏng bằng cơ chế khuếch tán phân tử và đối lưu. Tốc độ phụ thuộc vào hệ số khuếch tán của khí, độ dày lớp biên pha khí và vận tốc dòng khí. Vận tốc khí cao → lớp biên mỏng → khuếch tán nhanh hơn.

Giai đoạn 2 – Hòa tan qua bề mặt phân chia pha: phân tử khí vượt qua bề mặt tiếp xúc khí–lỏng và hòa tan vào lớp bề mặt dung dịch. Đây là quá trình hòa tan vật lý điều chỉnh bởi định luật Henry – khí có KH thấp (dễ hòa tan) như HCl vượt qua bước này rất nhanh. Diện tích bề mặt tiếp xúc càng lớn, tốc độ hòa tan càng cao.

Giai đoạn 3 – Khuếch tán trong pha lỏng và phản ứng hóa học: sau khi hòa tan vào lớp bề mặt, phân tử chất ô nhiễm khuếch tán sâu vào dung dịch đồng thời tham gia phản ứng hóa học với tác nhân hấp thụ (NaOH, Ca(OH)2, HCl…). Phản ứng hóa học làm giảm nồng độ chất hòa tan trong pha lỏng → tăng gradient nồng độ → thúc đẩy khuếch tán từ bề mặt vào sâu → toàn bộ quá trình truyền khối nhanh hơn.

Tại sao diện tích tiếp xúc khí–lỏng là yếu tố quyết định hiệu suất?

Tốc độ truyền khối tổng thể tỷ lệ thuận với diện tích bề mặt tiếp xúc khí–lỏng theo phương trình:

N = KLa × (C* – CL) × V

Trong đó N là tốc độ truyền khối (mol/s), KL là hệ số truyền khối pha lỏng (m/s), a là diện tích bề mặt riêng (m2/m3 thể tích tháp), C* là nồng độ bão hòa và CL là nồng độ thực tế trong pha lỏng.

Sản phẩm KLa là thông số quan trọng nhất trong thiết kế Scrubber. Để tăng KLa, có hai hướng: tăng KL (tăng vận tốc tương đối giữa khí và lỏng) hoặc tăng a (tăng diện tích bề mặt tiếp xúc trên đơn vị thể tích). Đây chính là lý do đệm lọc (packing media) bên trong tháp Scrubber là thành phần quan trọng – đệm tạo ra bề mặt tiếp xúc khổng lồ (200–500 m2/m3) để dung dịch tạo thành màng mỏng và giọt nhỏ tiếp xúc với khí.

Cơ chế hóa học – phản ứng trung hòa và hấp thụ hóa học

Các phản ứng hóa học nào xảy ra bên trong tháp Scrubber?

Khi chỉ dùng nước, hiệu suất hấp thụ bị giới hạn bởi độ hòa tan của khí (định luật Henry). Thêm tác nhân hóa học vào dung dịch hấp thụ tạo ra phản ứng không thuận nghịch (irreversible reactions) → chất ô nhiễm bị chuyển thành dạng ion hoặc muối → nồng độ khí hòa tan trong pha lỏng về thực tế bằng 0 → gradient khuếch tán luôn ở mức tối đa → hiệu suất hấp thụ tăng vượt bậc so với hấp thụ vật lý đơn thuần.

Hấp thụ khí axit (HCl, SO2, HF, HNO3 hơi) bằng dung dịch kiềm NaOH:

Phản ứng với HCl: HCl (khí) + NaOH (lỏng) → NaCl + H2O

Phản ứng với SO2: SO2 + 2NaOH → Na2SO3 + H2O

Phản ứng với HF: HF + NaOH → NaF + H2O

Cả ba phản ứng đều là phản ứng axit–bazơ nhanh và gần như hoàn toàn (K cân bằng rất lớn), không bị giới hạn bởi hóa học – bước giới hạn tốc độ là truyền khối vật lý. Nồng độ NaOH tối ưu trong dung dịch hấp thụ thường 5–10% (wt) – đủ để phản ứng nhanh nhưng không quá cao gây lãng phí và ăn mòn thiết bị.

Hấp thụ khí kiềm (NH3) bằng dung dịch axit H2SO4:

NH3 (khí) + H2SO4 (lỏng) → (NH4)2SO4

Phản ứng tạo ammonium sulfate – muối hòa tan trong nước. Với hấp thụ NH3, pH dung dịch hấp thụ cần duy trì dưới 7 (thường pH 4–6) để đảm bảo hiệu suất – khi pH tăng cao, cân bằng dịch chuyển về phía NH3 tự do và hiệu suất giảm nhanh.

Hấp thụ SO2 bằng Ca(OH)2 (sữa vôi):

SO2 + Ca(OH)2 → CaSO3↓ + H2O

Phản ứng tạo kết tủa CaSO3 (canxi sulfite) – đây là lý do hệ thống Scrubber dùng sữa vôi cần thiết bị chống đóng cặn và van xả đáy để xả bùn kết tủa định kỳ. So với NaOH, sữa vôi rẻ hơn nhiều nhưng phức tạp hơn trong vận hành.

pH dung dịch hấp thụ ảnh hưởng đến hiệu suất như thế nào?

pH là thông số vận hành quan trọng nhất của Scrubber và thường được theo dõi liên tục bằng pH meter inline. Mỗi loại khí thải có vùng pH tối ưu khác nhau cho hiệu suất hấp thụ cao nhất.

Với khí axit (HCl, SO2, HF): pH dung dịch hấp thụ cần duy trì pH 8–11 (môi trường kiềm vừa đến mạnh). Khi pH dung dịch giảm xuống dưới 7, lượng NaOH còn lại không đủ phản ứng – hiệu suất giảm đột ngột. Khi pH quá cao (trên 12), dung dịch gần bão hòa NaOH và hiệu suất không tăng thêm nhưng chi phí hóa chất tăng.

Với khí kiềm (NH3): pH dung dịch cần duy trì pH 4–6 (môi trường axit nhẹ). Khi pH dung dịch tiệm cận 7, tỷ lệ NH3 dạng tự do tăng và bay ngược ra pha khí – hiệu suất giảm. Hệ thống cấp tự động H2SO4 dựa theo pH meter là thiết kế tiêu chuẩn cho Scrubber xử lý NH3.

Cấu tạo bên trong tháp Scrubber và vai trò từng thành phần

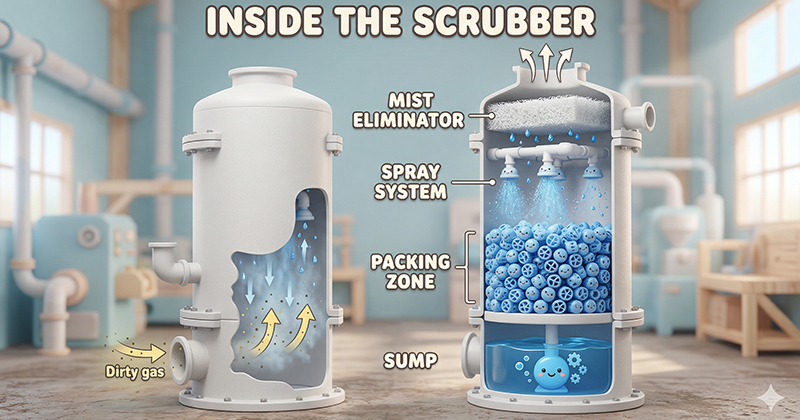

Bốn vùng chức năng bên trong tháp Scrubber

Nhìn vào mặt cắt dọc của tháp Scrubber tháp đứng điển hình, có thể chia thành bốn vùng chức năng rõ ràng, mỗi vùng thực hiện một nhiệm vụ cụ thể trong chuỗi xử lý khí thải.

Vùng 1 – Nhập khí (gas inlet zone): khí thải vào tháp từ phía dưới hoặc bên thân tháp. Thiết kế miệng vào quan trọng: nếu khí vào quá nhanh tạo dòng rối, hiệu suất tiếp xúc giảm. Thường có tấm phân phối khí (gas distributor) để chia đều dòng khí trước khi đi vào vùng đệm.

Vùng 2 – Đệm lọc (packing zone): đây là vùng xử lý chính – chiếm 60–80% chiều cao tháp. Đệm lọc (Raschig ring, Pall ring, Saddle ring, Cascade mini ring…) tạo diện tích bề mặt lớn để dung dịch hấp thụ chảy thành màng mỏng bao phủ toàn bộ bề mặt đệm, trong khi khí thải đi ngược chiều lên. Tiếp xúc ngược chiều (countercurrent) là thiết kế phổ biến nhất vì tạo gradient nồng độ tối đa: khí sạch nhất gặp dung dịch hấp thụ mới nhất → hiệu suất cao nhất.

Vùng 3 – Phân phối dung dịch (liquid distribution zone): dung dịch hấp thụ được bơm lên đỉnh tháp và phân phối đều qua bộ phân phối dạng ống phun hoặc tấm đục lỗ để phủ đều toàn bộ tiết diện tháp. Phân phối không đều là nguyên nhân phổ biến nhất của hiệu suất Scrubber kém hơn thiết kế – dòng khí đi qua vùng đệm khô (không có dung dịch) thoát ra mà không được xử lý.

Vùng 4 – Tách sương (mist eliminator zone): khí sau khi qua vùng đệm mang theo giọt dung dịch nhỏ. Bộ tách sương (demister) làm bằng lưới PP hoặc tấm gân PP giữ lại các giọt sương và cho chúng chảy xuống lại – tránh thất thoát dung dịch hấp thụ và ô nhiễm thứ cấp.

Tại sao nhựa PP là vật liệu tiêu chuẩn cho tháp Scrubber xử lý khí axit và kiềm?

Tháp Scrubber xử lý khí axit (HCl, SO2, HF) và khí kiềm (NH3) tiếp xúc đồng thời với pha khí ăn mòn và dung dịch hấp thụ axit hoặc kiềm đặc. Đây là môi trường mà hầu hết kim loại hỏng nhanh – ngay cả inox 316L bị ăn mòn trong môi trường HCl liên tục.

Nhựa PP kháng axit vô cơ (HCl, H2SO4, HF) và kiềm đặc (NaOH, KOH) ở nhiệt độ làm việc thông thường (dưới 80°C), không bị ăn mòn và không thôi ra chất nhiễm bẩn vào dung dịch hấp thụ. Khí thải axit không tấn công cấu trúc tháp PP, dung dịch NaOH không ăn mòn mối hàn PP – tuổi thọ tháp PP trong môi trường này 15–20 năm mà không cần bảo dưỡng sơn phủ như tháp thép.

Tháp hấp thụ nhựa PP của MTV Plastic được gia công từ tấm PP nguyên sinh, hàn nhiệt chuẩn DVS 2207 – đảm bảo mối hàn không là điểm yếu kháng hóa chất trong suốt vòng đời thiết bị. Xem chi tiết thiết kế và thông số kỹ thuật của tháp hấp thụ nhựa PP tại MTV Plastic.

Các yếu tố ảnh hưởng đến hiệu suất xử lý của tháp Scrubber

Tám yếu tố vận hành quyết định hiệu suất thực tế

Hiệu suất xử lý của Scrubber trong vận hành thực tế thường thấp hơn hiệu suất thiết kế vì các yếu tố vận hành không được duy trì đúng. Hiểu rõ tám yếu tố sau giúp chẩn đoán và khắc phục vấn đề hiệu suất:

Yếu tố 1 – Lưu lượng dung dịch hấp thụ (liquid flow rate – L): không đủ dung dịch tưới đệm làm vùng đệm bị khô cục bộ, khí đi qua mà không tiếp xúc đủ. Tỷ lệ lỏng/khí (L/G ratio) tối thiểu phụ thuộc loại khí và loại đệm – thường từ 1–5 L/m3 khí. Kiểm tra lưu lượng bơm định kỳ và vệ sinh bộ phân phối dung dịch nếu tắc lỗ.

Yếu tố 2 – Nồng độ tác nhân hấp thụ: NaOH loãng dưới 2% không đủ duy trì pH cần thiết. Hệ thống cấp NaOH tự động theo pH là tiêu chuẩn – không vận hành Scrubber theo lịch cấp NaOH thủ công vì tải khí thải thay đổi liên tục.

Yếu tố 3 – Nhiệt độ khí thải vào tháp: khí thải nóng (trên 80°C) làm bay hơi dung dịch hấp thụ nhanh hơn và giảm độ hòa tan khí. Cần làm nguội sơ bộ khí thải trước khi vào Scrubber nếu nhiệt độ quá cao – thường dùng buồng làm nguội trước hoặc tăng tốc độ dung dịch hấp thụ.

Yếu tố 4 – Chất lượng và loại đệm lọc: đệm cũ bị tắc hoặc vỡ giảm diện tích bề mặt và phân phối không đều. Đệm PP Pall ring kích thước 25–50 mm là tiêu chuẩn phổ biến cho Scrubber khí axit – diện tích riêng 200–300 m2/m3, trở lực thấp, kháng hóa chất tốt. Tham khảo thêm danh mục xử lý khí thải công nghiệp tại MTV Plastic để xem hệ thống xử lý khí thải hoàn chỉnh tích hợp tháp Scrubber PP.

Yếu tố 5 – Phân phối dung dịch đều trên tiết diện tháp: đây là yếu tố thường bị bỏ qua nhất. Bộ phân phối bị tắc một phần khiến phân nửa tiết diện tháp không có dung dịch – khí đi qua vùng khô này thoát ra không được xử lý. Kiểm tra bộ phân phối 3–6 tháng/lần và thông lỗ khi bị tắc.

Yếu tố 6 – Chiều cao lớp đệm (packing height): chiều cao đệm không đủ → thời gian tiếp xúc khí–lỏng quá ngắn → không đủ truyền khối. Số đơn vị truyền khối (NTU – Number of Transfer Units) xác định chiều cao đệm cần thiết theo hiệu suất mục tiêu. Tăng thêm đệm sau khi hệ thống vận hành là giải pháp khi cần nâng hiệu suất mà không cần thay toàn bộ tháp.

Yếu tố 7 – Lưu lượng khí thải vào (gas flow rate): lưu lượng khí tăng đột biến (do nhà máy tăng công suất) làm tăng vận tốc khí trong tháp, giảm thời gian tiếp xúc và tăng nguy cơ flooding (tháp ngập lỏng – dung dịch bị dòng khí thổi ngược lên). Kiểm tra Scrubber có đủ công suất khi nhà máy mở rộng sản xuất.

Yếu tố 8 – Nồng độ khí ô nhiễm đầu vào: Scrubber được thiết kế cho một dải nồng độ nhất định. Nồng độ khí vào tăng cao hơn thiết kế (do sự cố hoặc thay đổi quy trình) làm lượng tác nhân hấp thụ không đủ phản ứng hết, hiệu suất giảm đột ngột.

Lựa chọn dung dịch hấp thụ theo loại khí thải

Bảng tra dung dịch hấp thụ phù hợp cho các khí công nghiệp phổ biến

Lưu ý: dung dịch hấp thụ sau khi bão hòa sản phẩm phụ cần xử lý theo quy định QCVN – không được xả trực tiếp xuống cống chung. Hệ thống tuần hoàn dung dịch (circulation) thay vì xả một lần (single pass) giúp giảm lượng nước thải phát sinh và tiết kiệm hóa chất hấp thụ. Tham khảo thêm danh mục xử lý nước thải tại MTV Plastic để xem hệ thống xử lý dung dịch thải từ Scrubber đi kèm hệ thống khí thải toàn diện.

Tóm lại

• Tháp Scrubber xử lý khí thải qua hai cơ chế đồng thời: truyền khối vật lý (hòa tan khí từ pha khí sang pha lỏng) và phản ứng hóa học (trung hòa axit–bazơ tạo muối hòa tan hoặc kết tủa).
• Hiệu suất xử lý phụ thuộc trực tiếp vào diện tích tiếp xúc khí–lỏng (KLa), pH dung dịch hấp thụ, lưu lượng dung dịch và chiều cao lớp đệm – bốn thông số cần theo dõi liên tục trong vận hành.
• Thiết kế ngược chiều (countercurrent) – khí đi lên, dung dịch đi xuống – đạt hiệu suất cao nhất vì tạo gradient nồng độ tối đa xuyên suốt chiều cao tháp.
• pH dung dịch hấp thụ cần duy trì đúng vùng tối ưu theo loại khí: pH 8–11 cho khí axit, pH 4–6 cho khí kiềm như NH3.
• Nhựa PP là vật liệu tiêu chuẩn cho tháp Scrubber xử lý khí axit và kiềm vì kháng hóa học bẩm sinh, không cần lớp phủ bảo vệ và tuổi thọ 15–20 năm trong môi trường HCl, H2SO4 loãng và NaOH.

Câu hỏi thường gặp về nguyên lý tháp Scrubber

Tháp Scrubber và tháp hấp thụ có phải là một không? Về cơ bản là cùng loại thiết bị – cả hai đều dùng nguyên lý tiếp xúc pha khí–lỏng để chuyển chất ô nhiễm từ khí sang lỏng. Tên gọi “Scrubber” (từ tiếng Anh, nghĩa là “cọ rửa”) nhấn mạnh chức năng làm sạch khí thải; “tháp hấp thụ” nhấn mạnh cơ chế hoạt động là hấp thụ. Trong tiếng Việt công nghiệp, hai tên này được dùng thay thế nhau. Phân biệt khi cần: scrubber thường dùng cho xử lý khí thải ô nhiễm; tháp hấp thụ rộng hơn, bao gồm cả thu hồi sản phẩm hữu ích từ khí.

Tại sao hiệu suất Scrubber giảm sau khi vận hành vài tháng dù không thay đổi thông số? Ba nguyên nhân phổ biến nhất: thứ nhất, đệm lọc bị tắc một phần do cặn muối, sinh khối vi sinh hoặc bụi hóa chất tích tụ – làm giảm diện tích bề mặt và phân phối không đều. Thứ hai, bộ phân phối dung dịch tắc lỗ làm phân phối không đều – một phần tháp không có dung dịch. Thứ ba, hệ thống tuần hoàn dung dịch tích lũy muối sản phẩm làm giảm khả năng hấp thụ thêm. Kiểm tra và vệ sinh định kỳ 3–6 tháng/lần là bảo dưỡng tối thiểu.

Có thể dùng một tháp Scrubber để xử lý đồng thời cả khí axit và khí kiềm không? Không khuyến nghị. Khí axit cần dung dịch kiềm (NaOH) và pH hấp thụ 8–11; khí kiềm (NH3) cần dung dịch axit và pH 4–6. Trộn lẫn hai dòng khí trong một tháp với một loại dung dịch sẽ làm cả hai không được xử lý đủ. Thiết kế đúng là tách riêng hai dòng khí và dùng hai tháp Scrubber riêng biệt nối tiếp hoặc song song theo bố cục nhà máy.

Đệm lọc Raschig ring và Pall ring khác nhau như thế nào? Raschig ring là đệm hình trụ rỗng đơn giản – bề mặt riêng trung bình, trở lực cao. Pall ring cải tiến thêm cánh và lỗ trên thành trụ – tăng diện tích bề mặt 30–40% và giảm trở lực 50% so với Raschig ring cùng kích thước, đồng thời phân phối dung dịch đồng đều hơn nhờ dòng chảy qua lỗ thành. Pall ring PP 25–38 mm là lựa chọn tiêu chuẩn hiện tại cho tháp Scrubber xử lý khí axit và kiềm công nghiệp – thay thế dần Raschig ring trong các thiết kế mới.

Chiều cao đệm lọc cần tối thiểu bao nhiêu cho hiệu suất xử lý 95%? Không có con số cố định – chiều cao đệm phụ thuộc vào loại khí, nồng độ đầu vào, loại dung dịch hấp thụ và loại đệm sử dụng. Tính toán qua số đơn vị truyền khối NTU = ln(Cin/Cout) / (1 – 1/A) và chiều cao một đơn vị HTU từ đặc tính đệm và lưu lượng. Với HCl xử lý bằng NaOH dùng Pall ring PP 25 mm, chiều cao đệm tối thiểu thường 1,5–2,5 m để đạt hiệu suất 95–99%. Thiết kế cụ thể cần mô phỏng hoặc tính toán theo điều kiện vận hành thực tế.

Nước thải từ Scrubber xử lý khí axit có thể thải trực tiếp xuống hệ thống thoát nước nhà máy không? Không trực tiếp. Dung dịch thải từ Scrubber xử lý HCl bằng NaOH chứa NaCl nồng độ cao và pH cao – không đạt QCVN 40:2011/BTNMT về nước thải công nghiệp (pH 6–9, giới hạn Cl- thường 500–1.000 mg/L). Cần trung hòa pH về 6–9, pha loãng hoặc qua hệ thống xử lý nước thải trước khi xả. Dung dịch thải từ Scrubber xử lý NH3 bằng H2SO4 chứa (NH4)2SO4 – có thể thu hồi làm phân bón nếu đủ nồng độ hoặc xử lý tách N trước khi xả.
