Tiêu chuẩn thiết kế béc phun tháp Scrubber tạo sương mù

Khám phá tiêu chuẩn thiết kế béc phun (Nozzle) cho tháp xử lý khí thải. MTV Plastic hướng dẫn tạo sương mù hoàn hảo giúp tối ưu hiệu suất hấp thụ tại Hà Nội.

Hệ thống xử lý khí thải hiện đại đòi hỏi sự chính xác tuyệt đối trong khâu thiết kế linh kiện để đảm bảo hiệu suất lọc sạch tối ưu. Bạn chắc chắn hiểu rằng việc tạo ra một màng sương mịn đồng đều chính là chìa khóa để hấp thụ triệt để các phân tử khí độc hại.

MTV Plastic với hơn 15 năm kinh nghiệm thực chiến tự hào là đơn vị dẫn đầu trong việc cung cấp các giải pháp kỹ thuật nhựa chuyên sâu. Bài viết này sẽ “giải phẫu” các tiêu chuẩn thiết kế béc phun giúp doanh nghiệp của bạn đạt được hiệu quả xử lý cao nhất và tiết kiệm năng lượng.

Chúng tôi cam kết mang lại những kiến thức thực dụng từ thực tế sản xuất tại xưởng Mê Linh và văn phòng Nam Từ Liêm. Liên hệ ngay MTV Plastic qua hotline 0918.710.622 để được tư vấn chi tiết về linh kiện tháp nhựa chất lượng cao.

Nguyên lý và phân loại béc phun trong công nghiệp

Béc phun – hay còn gọi là Nozzle, thiết bị cơ khí giúp biến đổi dòng chất lỏng áp suất cao thành các hạt sương siêu nhỏ – đóng vai trò trung tâm. Linh kiện này hoạt động dựa trên việc chuyển hóa năng lượng áp suất thành động năng của dòng chảy qua một lỗ hẹp thiết kế đặc biệt.

Trong các hệ thống Tháp hấp thụ nhựa PP, béc phun quyết định trực tiếp đến diện tích bề mặt tiếp xúc pha khí và pha lỏng. Việc phân loại béc phun dựa trên hình dạng tia phun như hình nón đặc, hình nón rỗng hoặc phun quạt tùy thuộc vào mục đích cụ thể.

Khách hàng có thể tìm hiểu thêm về các loại bồn bể công nghiệp để thấy rõ sự đa dạng trong cách bố trí hệ thống phun. MTV Plastic luôn ưu tiên lựa chọn những dòng béc có khả năng phân tán hạt lỏng đều nhất để tối ưu hóa quá trình hấp thụ hóa chất.

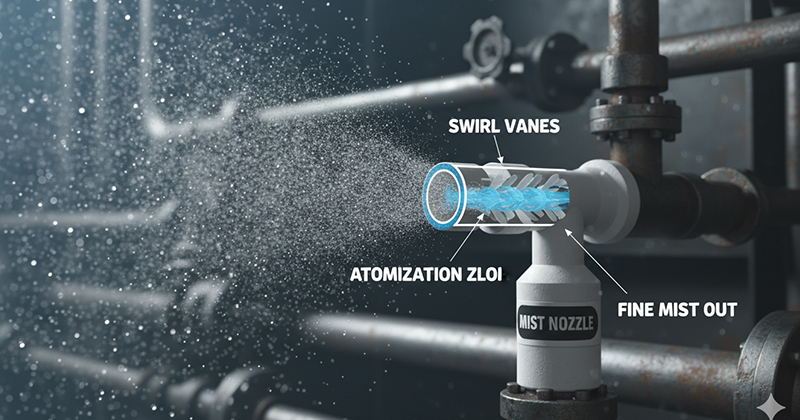

Béc phun sương hoạt động thế nào?

Cơ chế atomization (nguyên tử hóa chất lỏng) diễn ra khi dòng chất lỏng bị xé nhỏ bởi lực ma sát giữa bề mặt lỏng và không khí.

Quá trình này chịu ảnh hưởng trực tiếp từ áp suất bơm tuần hoàn và cấu tạo rãnh xoắn bên trong buồng phun của béc nhựa.

Theo nguyên lý Bernoulli, khi vận tốc dòng chảy tăng cao tại họng béc, áp suất tĩnh giảm xuống giúp chất lỏng bùng nổ thành hàng triệu hạt sương nhỏ.

Đường kính hạt sương thường được kiểm soát trong khoảng từ $50 \mu m$ đến $200 \mu m$ để đảm bảo chúng không bị dòng khí kéo ra ngoài.

Các kỹ sư tại MTV Plastic thường tính toán lưu lượng phun $Q$ dựa trên công thức $Q = K \sqrt{P}$ với $K$ là hệ số lưu lượng của béc.

Việc duy trì áp suất ổn định giúp tháp xử lý duy trì được hiệu suất hấp thụ khí axit ổn định trong suốt thời gian dài vận hành.

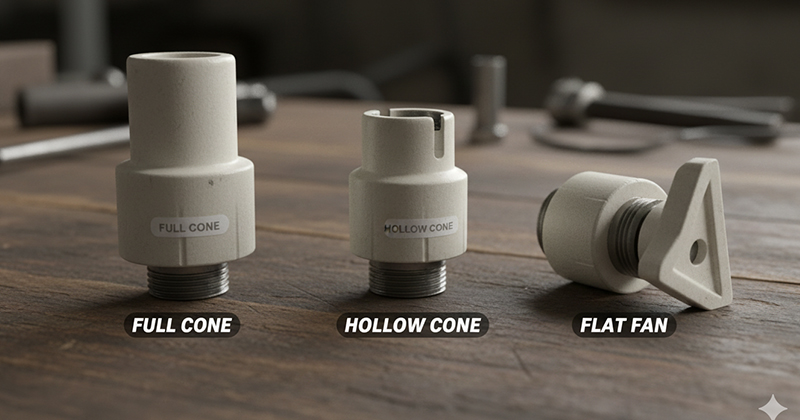

Các loại béc phổ biến tại MTV Plastic

Loại béc hình nón đặc (Full cone) thường được ưa chuộng nhất nhờ khả năng phủ kín diện tích bề mặt tầng đệm nhựa bên trong thân tháp. Trong khi đó, béc hình nón rỗng (Hollow cone) lại tạo ra các hạt sương nhỏ hơn, phù hợp cho các quy trình làm mát khí thải nóng nhanh chóng.

Những linh kiện này được tích hợp chặt chẽ trong dòng Tháp hấp thụ nhựa PP nhằm đáp ứng mọi yêu cầu xử lý khắt khe.

Nhựa PP – hay còn gọi là Polypropylene, một loại polymer nhiệt dẻo có khả năng kháng hóa chất xuất sắc – là vật liệu chính để sản xuất béc.

nhựa Polypropylene giúp béc chịu được sự ăn mòn của axit và kiềm mạnh mà không bị biến dạng lỗ phun theo thời gian. Sự ổn định về hình dạng của họng béc đảm bảo góc phun luôn duy trì đúng thiết kế ban đầu giúp hệ thống vận hành trơn tru.

Tiêu chuẩn thiết kế béc phun cho tháp Scrubber

Một thiết kế béc phun chuẩn công nghiệp phải đảm bảo được sự cân bằng giữa lưu lượng, áp suất và độ bao phủ của tia sương mù.

Mục tiêu cuối cùng là tạo ra môi trường phản ứng lý tưởng nhất bên trong tháp xử lý khí để loại bỏ các chất độc hại.

Để đạt được điều này, các kỹ sư cần tuân thủ nghiêm ngặt các quy chuẩn môi trường và kỹ thuật vật liệu trong từng giai đoạn thiết kế.

Sự phân bố nồng độ chất lỏng trên mặt cắt ngang của tháp phải đạt độ đồng đều tối thiểu 95% để tránh hiện tượng dòng khí đi tắt qua tháp.

Việc kết hợp giữa béc phun và các dòng quạt hút quạt ly tâm phải được tính toán đồng bộ để tránh tình trạng hạt sương bị cuốn theo dòng khí.

MTV Plastic tập trung vào việc tối ưu hóa cấu trúc giàn phun để đạt được hiệu quả lọc bụi và khí cao nhất.

Làm thế nào tạo sương mịn nhất?

Để tạo ra sương mù hoàn hảo, áp suất vận hành tại đầu béc thường phải duy trì ổn định trong khoảng từ $2 \text{ bar}$ đến $4 \text{ bar}$. Kích thước hạt sương $D_{32}$ (đường kính trung bình Sauter) càng nhỏ thì diện tích tiếp xúc riêng giữa hai pha khí và lỏng càng lớn.

Tuy nhiên, nếu hạt quá nhỏ, chúng sẽ bị dòng khí mang đi, gây thất thoát hóa chất và làm hư hại các thiết bị sau tháp.

Vì vậy, tiêu chuẩn thiết kế luôn hướng tới việc tạo ra một màng sương mỏng có kích thước hạt đồng nhất để tối ưu hóa quá trình chuyển khối.

MTV Plastic ứng dụng các phần mềm mô phỏng dòng chảy để xác định kích thước hạt lý tưởng cho từng loại khí thải khác nhau của khách hàng.

Sự thấu hiểu sâu sắc về động lực học chất lỏng giúp chúng tôi thiết kế các hệ thống xử lý khí thải đạt hiệu suất vượt trội.

Bố trí béc phun thế nào cho chuẩn?

Khoảng cách giữa các béc phun (Spacing) và độ cao lắp đặt so với lớp đệm nhựa (Distance) là hai yếu tố quyết định độ phủ của giàn phun. Các tia phun cần có độ chồng lấn (Overlap) từ 25% đến 30% để đảm bảo không có bất kỳ “vùng chết” nào trên bề mặt lớp đệm.

Việc bố trí này giúp tháp xử lý không bị tình trạng dòng khí luồn lách qua những vị trí không có dung dịch hấp thụ tưới xuống.

Hệ thống giàn phun thường được lắp đặt theo cấu trúc hướng tâm hoặc mạng lưới tùy thuộc vào đường kính thân tháp Scrubber thực tế.

Trong các hệ thống môi trường hiện nay, việc sử dụng các kẹp nhựa chuyên dụng giúp dễ dàng tháo lắp béc để vệ sinh.

MTV Plastic luôn chú trọng đến tính tiện lợi trong vận hành và bảo trì để giúp doanh nghiệp giảm bớt thời gian dừng máy không cần thiết.

Vật liệu béc phun trong môi trường ăn mòn

Trong tháp xử lý hóa chất, béc phun thường xuyên phải tiếp xúc trực tiếp với các dung dịch có tính axit hoặc kiềm nồng độ cao.

Do đó, vật liệu chế tạo phải có độ trơ hóa học tuyệt đối để không bị phân hủy hoặc thay đổi đặc tính trong suốt vòng đời.

Nhựa PP nguyên sinh từ các nhà cung cấp uy tín luôn là lựa chọn ưu tiên tại xưởng sản xuất của chúng tôi tại Hà Nội.

Đặc tính kháng hóa chất của nhựa PP giúp béc phun duy trì được độ nhẵn bề mặt bên trong, hạn chế tình trạng tích tụ cặn bẩn.

Việc sử dụng linh kiện đồng bộ với bồn bể nhựa PP, PVC, PE tạo nên một hệ thống bền vững.

Bên cạnh đó, các linh kiện phụ trợ như ống, máng, nẹp nhựa cũng được chúng tôi lựa chọn kỹ lưỡng để chịu được sự xâm thực hóa học mạnh.

Tại sao nên dùng béc nhựa PP?

Nhựa PP mang lại sự cân bằng hoàn hảo giữa hiệu năng kỹ thuật và hiệu quả kinh tế cho các hệ thống Scrubber công nghiệp quy mô lớn.

So với inox 316, béc nhựa PP hoàn toàn không bị ăn mòn rỗ (pitting corrosion) trong môi trường chứa ion Clorua đậm đặc.

Trọng lượng nhẹ của nhựa cũng giúp việc lắp đặt giàn phun trên cao trở nên an toàn và giảm bớt gánh nặng kết cấu tháp.

Độ bền mỏi của Polypropylene cho phép béc chịu được các xung áp suất từ bơm tuần hoàn mà không bị nứt vỡ dọc thân.

MTV Plastic cam kết sử dụng nguồn nhựa đạt chuẩn để chế tạo các chi tiết tiếp xúc trực tiếp với hóa chất cho khách hàng.

Điều này giúp hệ thống nhựa PP luôn giữ vững phong độ vận hành ngay cả trong những môi trường sản xuất khắc nghiệt nhất miền Bắc.

Độ bền của béc trong môi trường axit

Sự ăn mòn cơ học hay còn gọi là tác động mài mòn xảy ra khi các hạt rắn trong dung dịch hấp thụ va đập vào họng béc ở vận tốc cao.

Theo thời gian, đường kính lỗ phun có thể bị rộng ra, làm thay đổi góc phun và kích thước hạt sương theo chiều hướng xấu.

Nhựa PP có độ cứng bề mặt tốt giúp giảm thiểu tình trạng mòn họng phun, duy trì thông số kỹ thuật ổn định cho tháp xử lý khí.

Trong môi trường axit Sunfuric $H_{2}SO_{4}$ nồng độ cao, béc phun nhựa PP vẫn giữ được tính dẻo dai và không bị giòn hóa như một số loại nhựa tái chế.

MTV Plastic khuyến nghị khách hàng kiểm tra độ mòn lỗ phun định kỳ 6 tháng một lần để đảm bảo chất lượng khí thải đầu ra.

Việc thay thế béc đúng lúc giúp doanh nghiệp luôn tuân thủ các cam kết về bảo vệ môi trường đối với các cơ quan chức năng.

Bảo trì và tối ưu hóa hệ thống phun

Một hệ thống phun sương hoàn hảo không chỉ nằm ở khâu thiết kế mà còn phụ thuộc vào chế độ bảo trì định kỳ của người vận hành.

Các hạt cặn hoặc tinh thể muối có thể làm tắc nghẽn một phần hoặc toàn bộ lỗ phun, gây ra hiện tượng lệch tia phun.

Việc sụt giảm áp suất vận hành tại đầu béc là dấu hiệu sớm nhất cho thấy hệ thống phun đang gặp vấn đề về tắc nghẽn đường ống.

Khách hàng nên sử dụng các hệ thống xử lý nước thải tốt để cấp nước sạch cho tháp hấp thụ, tránh đưa tạp chất vào béc.

Khi lắp đặt các dòng bồn bể composite bổ trợ, việc trang bị bộ lọc y (Y-strainer) trước giàn phun là giải pháp bảo vệ béc hiệu quả nhất.

Để duy trì luồng khí thông suốt, các hệ thống ống gió, cửa gió cũng cần được làm sạch bụi bẩn định kỳ.

Khi nào cần thay thế béc phun?

Bạn nên thực hiện thay thế béc phun khi nhận thấy tia phun bị đứt đoạn hoặc góc phun bị thu hẹp đáng kể so với thiết kế ban đầu.

Sự thay đổi lưu lượng phun bất thường cũng là một cảnh báo cho thấy họng béc đã bị mài mòn quá mức cho phép.

Đừng để hiệu suất của toàn bộ tháp Scrubber bị ảnh hưởng chỉ vì một vài linh kiện béc phun nhỏ bé đã hết vòng đời sử dụng.

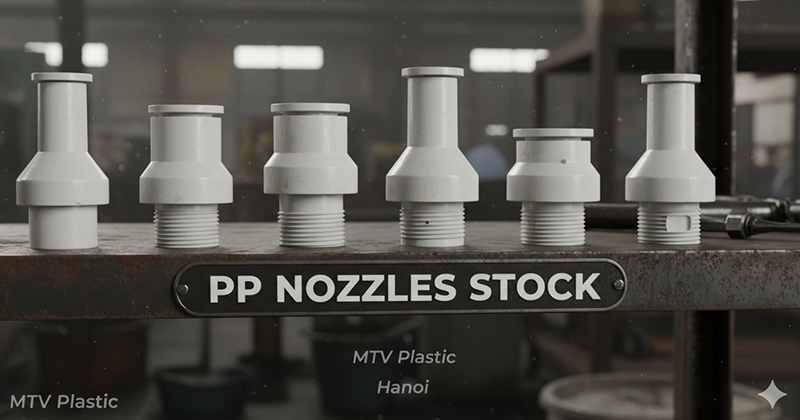

Tại MTV Plastic, chúng tôi luôn dự phòng sẵn kho linh kiện béc phun đa dạng về mẫu mã và lưu lượng để hỗ trợ khách hàng nhanh nhất.

Việc thay thế đúng loại béc tương thích giúp hệ thống hoạt động ổn định và đạt tiêu chuẩn xả thải ngay lập tức.

Hãy liên hệ với chúng tôi để được hướng dẫn kỹ thuật thay thế chính xác, đảm bảo không làm hư hại đến giàn phun nhựa PP của bạn.

Giải pháp tại MTV Plastic Hà Nội

Với thế mạnh về gia công nhựa theo yêu cầu, chúng tôi tự tin mang đến những hệ thống giàn phun béc được cá nhân hóa cho từng doanh nghiệp.

Mỗi chiếc tháp được thiết kế tại MTV Plastic đều là kết quả của sự kết hợp giữa kinh nghiệm lâu năm và công nghệ hiện đại.

Quy trình gia công nhựa của chúng tôi đảm bảo tính đồng bộ từ thân tháp, lớp đệm cho đến từng chiếc béc phun sương nhỏ nhất.

Bên cạnh tháp xử lý, chúng tôi còn cung cấp đa dạng các loại thùng nhựa phục vụ lưu trữ hóa chất cho quá trình hấp thụ.

Tùy vào quy mô, quý khách có thể chọn thùng nhựa tròn cho các bồn pha hóa chất nhỏ hoặc thùng nhựa vuông chữ nhật để tối ưu diện tích.

MTV Plastic cam kết mang đến giá trị bền vững và dịch vụ hỗ trợ kỹ thuật tận tâm nhất cho mọi đối tác tại miền Bắc.

Nói thẳng vào vấn đề: một tháp Scrubber không có béc phun chuẩn cũng giống như một cỗ máy không có hệ thống bôi trơn hiệu quả.

Việc đầu tư vào linh kiện béc phun chất lượng cao là cách ngắn nhất để bảo vệ môi trường và tối ưu hóa lợi nhuận cho doanh nghiệp của bạn.

Hãy để các chuyên gia của chúng tôi giúp bạn xây dựng những hệ thống xử lý khí thải bền bỉ và hiện đại nhất.

Những điều quan trọng cần ghi nhớ

• Béc phun quyết định diện tích bề mặt tiếp xúc, yếu tố then chốt cho hiệu suất hấp thụ khí thải.
• Áp suất vận hành lý tưởng và kích thước hạt sương phù hợp giúp ngăn ngừa thất thoát hóa chất.
• Nhựa PP nguyên sinh là vật liệu tối ưu nhờ tính kháng hóa chất và độ bền cơ học vượt trội.
• Việc bố trí giàn phun cần có độ chồng lấn tia sương để loại bỏ hoàn toàn các vùng chết trong tháp.
• Bảo trì và thay thế béc phun định kỳ là bắt buộc để duy trì tiêu chuẩn xả thải theo quy định.

MTV Plastic luôn nỗ lực mang đến những giải pháp công nghệ vật liệu nguyên sinh hàng đầu để phục vụ cộng đồng doanh nghiệp Việt Nam.

Câu hỏi thường gặp về béc phun

Tại sao béc phun nhựa PP hay bị tắc nghẽn?

Nguyên nhân chủ yếu do dung dịch hấp thụ có nhiều tạp chất hoặc xảy ra hiện tượng kết tủa muối tại họng béc. Việc lắp đặt bộ lọc thô trên đường ống cấp và vệ sinh định kỳ sẽ giải quyết triệt để tình trạng này.

Góc phun bao nhiêu độ là phù hợp cho tháp Scrubber?

Thông thường các góc phun $90^{\circ}$ hoặc $120^{\circ}$ được sử dụng phổ biến nhất để bao phủ rộng mặt cắt tháp. Tuy nhiên, góc phun thực tế cần được tính toán dựa trên khoảng cách từ giàn phun đến bề mặt lớp đệm.

Béc phun bằng inox có tốt hơn béc bằng nhựa PP không?

Trong môi trường axit mạnh và hóa chất ăn mòn, béc nhựa PP thường có tuổi thọ cao hơn và giá thành rẻ hơn inox. Inox 316 chỉ thực sự cần thiết trong các môi trường có nhiệt độ làm việc thường xuyên trên 100^oC.

Làm thế nào để đo lưu lượng béc phun thực tế?

Bạn có thể sử dụng đồng hồ đo áp suất tại đầu vào giàn phun và đối chiếu với biểu đồ lưu lượng của nhà sản xuất. Cách thủ công là đo lượng chất lỏng phun ra trong một đơn vị thời gian nhất định để kiểm chứng độ chính xác.
