Đường kính tháp hấp thụ là thông số thiết kế đầu tiên và ảnh hưởng trực tiếp đến toàn bộ hệ thống: tháp quá nhỏ gây quá tải khí, dung dịch hấp thụ bị thổi ngược, hiệu suất sụp đổ; tháp quá lớn lãng phí vật liệu, chiếm diện tích và vận tốc khí quá thấp làm tiếp xúc khí–lỏng kém hiệu quả. Cả hai sai lệch đều dẫn đến hệ thống không đạt QCVN – dù tháp mới tinh.

Bài viết này hướng dẫn đầy đủ quy trình tính lưu lượng khí thải thực tế và chọn đường kính tháp hấp thụ nhựa PP theo từng bước, từ đo lưu lượng tại hiện trường đến tra bảng và kiểm tra điểm flooding – kèm ví dụ số cụ thể tính được ngay, bảng tra nhanh và danh sách sai lầm phổ biến cần tránh.

Tại sao lưu lượng khí thải thực tế khác xa với thông số quạt

Ba lý do lưu lượng thực tế thường khác thông số catalog

Bước đầu tiên và hay bị bỏ qua nhất trong thiết kế tháp hấp thụ là xác định lưu lượng khí thực tế – không phải lưu lượng danh định trên nhãn quạt. Ba lý do phổ biến khiến hai con số này sai lệch đáng kể:

Lý do thứ nhất – tổn thất cột áp đường ống: quạt hoạt động trên đường đặc tính (performance curve) – lưu lượng thực tế phụ thuộc vào tổn thất cột áp của toàn bộ hệ thống ống dẫn. Đường ống dài, nhiều khúc cua, tiết diện nhỏ và thiết bị lọc làm tăng tổn thất, đẩy điểm vận hành lên đường đặc tính quạt về phía lưu lượng thấp hơn. Trong thực tế Việt Nam, lưu lượng thực tế thường chỉ đạt 60–80% lưu lượng danh định catalog.

Lý do thứ hai – rò khí dọc đường ống: hệ thống hút khí trong nhà xưởng với nhiều mối nối, van và chụp hút có tỷ lệ rò khí 10–30% trước khi khí vào tháp. Lưu lượng tại quạt lớn hơn lưu lượng tại điểm phát sinh khí – thiết kế tháp dựa trên lưu lượng quạt sẽ dư thừa.

Lý do thứ ba – biến động lưu lượng theo ca sản xuất: nhiều nhà máy có lưu lượng khí thải dao động lớn giữa giờ cao điểm (đang mạ, đang tẩy) và giờ thấp điểm (nghỉ giữa ca). Thiết kế tháp cần lấy lưu lượng đỉnh (peak flow), không phải lưu lượng trung bình.

Các phương pháp đo lưu lượng khí thải tại hiện trường

Chọn thiết bị đo phù hợp với điều kiện thực tế

Phương pháp pitot tube là tiêu chuẩn phổ biến nhất vì dễ thực hiện tại hiện trường, chi phí thấp và độ chính xác đủ cho thiết kế tháp. Đo tại nhiều điểm trên tiết diện ống (phương pháp Log-Linear hoặc Log-Tchebycheff theo TCVN 5977) rồi lấy trung bình để có vận tốc đại diện.

Quy đổi lưu lượng về điều kiện tiêu chuẩn

Lưu lượng đo được tại hiện trường (Qm) cần quy đổi về điều kiện tiêu chuẩn (0°C, 1 atm) hoặc điều kiện vận hành thiết kế để tính đường kính tháp đúng:

Q_tiêu_chuẩn = Qm × (273,15 / (273,15 + T)) × (Pm / P_tiêu_chuẩn)

Trong đó: T là nhiệt độ khí đo (°C), Pm là áp suất tại điểm đo (atm), P_tiêu_chuẩn = 1 atm.

Ví dụ: đo được Qm = 3.500 m³/h tại 45°C, áp suất khí quyển. Q_tiêu_chuẩn = 3.500 × (273,15 / (273,15 + 45)) × 1 = 3.500 × 0,858 = 3.003 Nm³/h.

Lưu ý: khi tính đường kính tháp cần dùng lưu lượng ở điều kiện nhiệt độ thực tế vào tháp (vì thể tích khí phụ thuộc nhiệt độ thực), không phải lưu lượng tiêu chuẩn. Lưu lượng tiêu chuẩn dùng để so sánh với quy chuẩn xả thải QCVN.

Nguyên lý chọn đường kính tháp hấp thụ

Vận tốc khí trong tháp – thông số quyết định đường kính

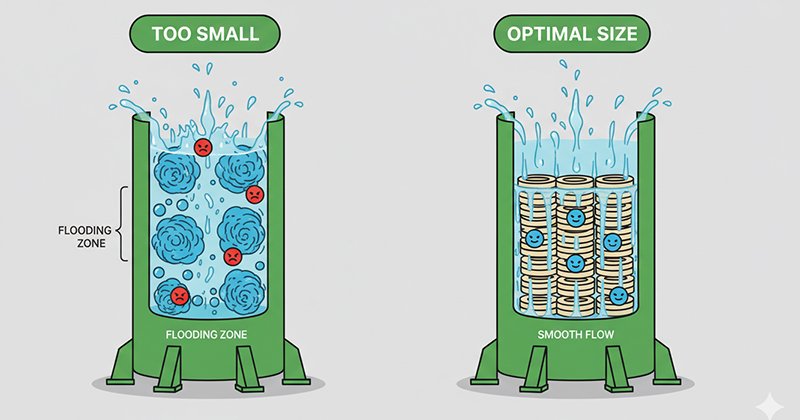

Đường kính tháp hấp thụ được chọn để vận tốc khí thực tế trong tháp nằm trong vùng vận hành hiệu quả – không quá thấp (kém tiếp xúc) và không quá cao (flooding).

Vận tốc flooding là vận tốc khí tối đa mà dung dịch hấp thụ vẫn chảy xuống được – vượt quá điểm này dung dịch bị thổi ngược lên, tháp mất khả năng hoạt động. Vận tốc flooding phụ thuộc vào loại đệm, mật độ khí và lỏng, và lưu lượng lỏng/khí. Xác định bằng biểu đồ Leva hoặc tính toán theo đặc tính đệm.

Vận tốc thiết kế được chọn bằng 60–75% vận tốc flooding – tạo biên độ an toàn cho biến động tải và đảm bảo vận hành ổn định. Với Pall ring PP 25–50 mm và điều kiện khí thải công nghiệp thông thường (khí nhẹ như HCl, NH₃, mật độ gần không khí), vận tốc thiết kế điển hình 1,0–1,8 m/s.

Công thức tính đường kính tháp

Từ lưu lượng khí và vận tốc thiết kế, đường kính tháp tính theo:

D = √(4 × Q / (π × v × 3.600))

Trong đó: D là đường kính trong tháp (m), Q là lưu lượng khí (m³/h), v là vận tốc khí thiết kế trong tháp (m/s).

Hoặc viết lại để tính trực tiếp:

D (m) = 0,01883 × √(Q / v)

Với Q tính bằng m³/h và v tính bằng m/s.

Ví dụ tính toán đường kính tháp từ đầu đến cuối

Ví dụ 1: Tháp xử lý HCl từ xưởng mạ điện

Bài toán: Xưởng mạ điện có 3 bể tẩy gỉ HCl, mỗi bể có chụp hút lưu lượng 1.200 m³/h đo thực tế. Nhiệt độ khí thải 35°C. Cần chọn đường kính tháp hấp thụ PP.

Bước 1 – Tổng lưu lượng khí vào tháp: Q_tổng = 3 × 1.200 = 3.600 m³/h

(Lưu ý: đây là lưu lượng đo tại điểm hút, chưa tính tổn thất rò khí dọc đường ống 10% → Q_thiết_kế = 3.600 × 1,1 = 3.960 m³/h để dự phòng)

Bước 2 – Chọn vận tốc thiết kế: Dùng Pall ring PP 38 mm, v_thiết_kế = 1,2 m/s (nằm trong vùng 60–75% flooding điển hình)

Bước 3 – Tính đường kính tháp: D = 0,01883 × √(3.960 / 1,2) = 0,01883 × √3.300 = 0,01883 × 57,45 = 1,08 m

→ Làm tròn lên kích thước tiêu chuẩn: chọn D = 1.100 mm

Bước 4 – Kiểm tra lại vận tốc thực tế với đường kính đã chọn: v_thực = Q / (π × (D/2)² × 3.600) = 3.960 / (π × 0,55² × 3.600) = 3.960 / 3.421 = 1,16 m/s ✓

Vận tốc 1,16 m/s nằm trong vùng thiết kế tốt.

Bước 5 – Kiểm tra điểm flooding: Với Pall ring PP 38 mm, v_flooding điển hình ở tỷ lệ L/G = 2 L/m³ khoảng 2,2–2,8 m/s. Tỷ lệ hoạt động = 1,16 / 2,5 = 46% vận tốc flooding → an toàn, có thể tăng lưu lượng 50% trước khi gặp vấn đề flooding.

Kết quả: Tháp hấp thụ PP đường kính D = 1.100 mm phù hợp cho xưởng mạ 3 bể HCl với tổng lưu lượng 3.960 m³/h.

Ví dụ 2: Tháp xử lý NH₃ từ hệ thống xử lý nước thải

Bài toán: Bể yếm khí phát sinh NH₃, hệ thống hút có quạt ly tâm catalog 800 m³/h. Khí thải 40°C. Đường ống từ quạt đến tháp dài 30 m, nhiều khúc cua – ước tính lưu lượng thực tế bằng 70% catalog. Cần tháp xử lý NH₃ bằng H₂SO₄ loãng.

Bước 1 – Lưu lượng thực tế: Q = 800 × 0,70 = 560 m³/h

Khuyến nghị đo thực tế bằng anemometer xác nhận – nhưng dùng 560 m³/h để tính sơ bộ.

Bước 2 – Chọn vận tốc thiết kế: Với tháp nhỏ, dùng Pall ring PP 25 mm, v = 1,0 m/s.

Bước 3 – Tính đường kính: D = 0,01883 × √(560 / 1,0) = 0,01883 × 23,66 = 0,446 m

→ Làm tròn lên: chọn D = 500 mm

Bước 4 – Kiểm tra vận tốc thực tế: v = 560 / (π × 0,25² × 3.600) = 560 / 706,9 = 0,79 m/s ✓

Vận tốc 0,79 m/s – hơi thấp. Nếu muốn tăng hiệu quả tiếp xúc, có thể giảm xuống D = 400 mm và kiểm tra lại: v = 560 / (π × 0,20² × 3.600) = 560 / 452 = 1,24 m/s ✓

Kết quả: D = 400 mm tối ưu hơn D = 500 mm cho bài toán này.

Bảng tra đường kính tháp nhanh theo lưu lượng

Bảng tham chiếu nhanh – đường kính tháp PP tiêu chuẩn

Bảng dưới đây tính sẵn đường kính tháp phù hợp cho các mức lưu lượng phổ biến với vận tốc thiết kế 1,2 m/s (mức trung bình, đệm Pall ring PP). Dùng để ước tính ban đầu – cần tính toán chính xác hơn theo bước trên trước khi đặt hàng.

Ghi chú: bảng này dùng v = 1,2 m/s. Nếu khí thải nặng hơn không khí (ví dụ hơi chloroform) hoặc lưu lượng dung dịch hấp thụ cao (L/G > 3), vận tốc flooding thấp hơn – cần giảm vận tốc thiết kế xuống 1,0 m/s và chọn đường kính lớn hơn một cấp.

Điều chỉnh đường kính khi có ràng buộc không gian

Ba tình huống thường gặp cần điều chỉnh

Tình huống 1 – Không gian lắp đặt không đủ đường kính tính toán: nếu đường kính tính ra 1.000 mm nhưng không gian chỉ cho phép 800 mm, có hai hướng giải quyết. Hướng 1: tăng chiều cao tháp và dùng đệm hiệu suất cao hơn (Pall ring 25 mm thay vì 50 mm) – chiều cao đệm tăng bù lại hiệu suất giảm do đường kính nhỏ hơn. Hướng 2: dùng hai tháp song song đường kính 600 mm mỗi tháp thay vì một tháp 1.000 mm – tổng tiết diện tương đương nhưng mỗi tháp nhỏ hơn, dễ lắp đặt hơn.

Tình huống 2 – Chiều cao không gian hạn chế: không gian cao tối đa 3.000 mm trong khi thiết kế cần tháp cao 4.500 mm. Giải pháp: tăng đường kính để giảm chiều cao đệm cần thiết (tiết diện lớn hơn → thời gian tiếp xúc dài hơn tại cùng lưu lượng → chiều cao đệm cần ít hơn), hoặc dùng đệm hiệu suất truyền khối cao hơn như Cascade mini ring.

Tình huống 3 – Lưu lượng biến động rất lớn giữa giờ cao điểm và thấp điểm: lưu lượng đỉnh 5.000 m³/h nhưng lưu lượng trung bình chỉ 1.000 m³/h. Thiết kế cho lưu lượng đỉnh sẽ cho vận tốc khí quá thấp ở lưu lượng thấp. Giải pháp: thiết kế tháp cho lưu lượng đỉnh nhưng bổ sung van điều tiết lưu lượng dung dịch tự động theo tải khí; hoặc dùng hai tháp nhỏ hơn có thể tắt một tháp khi lưu lượng thấp.

Kiểm tra flooding – bước không thể bỏ qua

Cách kiểm tra điểm flooding bằng phương pháp đơn giản

Kiểm tra flooding xác nhận đường kính đã chọn có an toàn so với giới hạn vận hành tháp. Phương pháp đơn giản nhất là tính tỷ lệ hoạt động (percent flooding):

% flooding = (v_thiết_kế / v_flooding) × 100

Với Pall ring PP điển hình, v_flooding ước tính theo công thức đơn giản: v_flooding ≈ K_f × √((ρL – ρG) / ρG)

Trong đó K_f là hệ số flooding của đệm (m/s, tra từ đặc tính đệm – thường 0,06–0,10 m/s cho Pall ring PP), ρL và ρG là mật độ lỏng và khí (kg/m³).

Ví dụ: Pall ring PP 38 mm, K_f = 0,08 m/s, ρL = 1.010 kg/m³ (dung dịch NaOH loãng), ρG = 1,15 kg/m³ (khí HCl pha loãng gần không khí). v_flooding = 0,08 × √((1.010 – 1,15) / 1,15) = 0,08 × √877 = 0,08 × 29,6 = 2,37 m/s

Với v_thiết_kế = 1,2 m/s: % flooding = 1,2 / 2,37 × 100 = 50,6% → trong vùng an toàn (mục tiêu 60–75% flooding).

Tham khảo thêm trang sản phẩm tháp hấp thụ nhựa PP tại MTV Plastic để xem thông số kỹ thuật thực tế của các kích thước tháp tiêu chuẩn và đặt hàng gia công theo đường kính và chiều cao cụ thể.

Năm sai lầm phổ biến khi tính lưu lượng và chọn đường kính

Danh sách kiểm tra trước khi xác nhận thiết kế

Sai lầm 1 – Dùng lưu lượng tiêu chuẩn (Nm³/h) thay vì lưu lượng thực (m³/h) để tính đường kính: lưu lượng Nm³/h quy đổi về 0°C thấp hơn lưu lượng thực tế ở 40–60°C khoảng 15–20%. Dùng lưu lượng tiêu chuẩn sẽ cho đường kính nhỏ hơn thực tế cần → tháp bị quá tải. Luôn dùng lưu lượng tại nhiệt độ thực tế vào tháp để tính đường kính.

Sai lầm 2 – Không cộng thêm lưu lượng gió rò từ môi trường vào hệ thống hút: hệ thống hút hở (chụp hút, tủ hút không kín) cuốn thêm không khí xung quanh. Lưu lượng thực tế vào tháp có thể gấp 2–3 lần lưu lượng khí thải tại nguồn vì phần lớn là không khí pha loãng. Đo lưu lượng tại ống dẫn vào tháp, không phải tại điểm phát sinh khí.

Sai lầm 3 – Không kiểm tra flooding khi lưu lượng lỏng cao: với L/G ratio cao (trên 3 L/m³), v_flooding giảm đáng kể so với L/G thấp. Chọn đường kính chỉ dựa trên vận tốc 1,2 m/s mà không kiểm tra flooding theo L/G thực tế có thể gây flooding khi tăng lưu lượng dung dịch bơm để cải thiện hiệu suất.

Sai lầm 4 – Dùng vận tốc quá thấp (< 0,5 m/s) để “an toàn”: vận tốc khí quá thấp làm dòng khí phân bổ không đều trong tháp – khí có xu hướng đi qua vùng trống thay vì xuyên đều qua đệm, hiệu suất thực tế thấp hơn nhiều so với thiết kế. Vùng vận tốc tối ưu 0,8–1,8 m/s cho Pall ring PP.

Sai lầm 5 – Không tính tháp cho lưu lượng đỉnh: thiết kế dựa trên lưu lượng trung bình ca sản xuất. Khi nhà máy chạy hết công suất hoặc mở thêm bể mạ trong giờ cao điểm, lưu lượng vượt thiết kế, tháp vào vùng flooding, hiệu suất sụp đổ. Luôn thiết kế tháp cho lưu lượng đỉnh (peak flow) và cộng hệ số dự phòng 10–20%.

Thông tin cần cung cấp khi đặt hàng tháp hấp thụ PP

Checklist thông số để MTV Plastic tính toán và báo giá chính xác

Với khách hàng chưa có đủ thông số – đặc biệt là lưu lượng và nồng độ chưa đo được – đội kỹ thuật MTV Plastic hỗ trợ ước tính từ mô tả quy trình sản xuất, loại hoá chất và quy mô thiết bị. Tham khảo thêm danh mục xử lý khí thải công nghiệp tại MTV Plastic để xem hệ thống giải pháp xử lý khí thải tích hợp quạt hút, tháp hấp thụ PP và đường ống nhựa kháng hoá chất. Với hệ thống quạt hút và đường ống dẫn khí thải, tham khảo thêm danh mục quạt hút ly tâm nhựa PP kháng hoá chất để xem thiết bị phụ trợ đồng bộ với tháp hấp thụ trong hệ thống xử lý khí thải hoàn chỉnh.

Tóm lại

• Lưu lượng khí thực tế phải đo tại ống dẫn vào tháp – không dùng lưu lượng catalog quạt. Lưu lượng thiết kế = lưu lượng đỉnh × hệ số dự phòng 1,1–1,2.
• Đường kính tháp tính theo D = 0,01883 × √(Q / v), với vận tốc thiết kế v = 1,0–1,5 m/s cho Pall ring PP trong điều kiện khí thải công nghiệp thông thường.
• Sau khi chọn đường kính, kiểm tra % flooding = v_thiết_kế / v_flooding × 100 phải nằm trong vùng 60–75%.
• Bảng tra nhanh: Q = 1.000 m³/h → D = 600 mm; Q = 3.000 m³/h → D = 1.000 mm; Q = 8.000 m³/h → D = 1.600 mm (với v = 1,2 m/s).
• Năm sai lầm phổ biến nhất: dùng lưu lượng tiêu chuẩn thay lưu lượng thực, bỏ qua lưu lượng gió rò, không kiểm tra flooding theo L/G thực tế, vận tốc thiết kế quá thấp và thiết kế cho lưu lượng trung bình thay vì lưu lượng đỉnh.

Câu hỏi thường gặp về tính lưu lượng và chọn đường kính tháp

Không có thiết bị đo lưu lượng khí – có thể ước tính bằng cách nào? Ba cách ước tính khi chưa có thiết bị đo: thứ nhất, dùng thông số quạt hút (lưu lượng catalog) nhân 0,65 làm lưu lượng thực tế – con số bảo thủ cho hệ thống ống thông thường. Thứ hai, tính từ tốc độ mặt (face velocity) của chụp hút: đo kích thước chụp hút và dùng anemometer cầm tay đo vận tốc gió qua miệng chụp, Q = diện tích chụp × vận tốc trung bình. Thứ ba, tra bảng theo loại bể công nghiệp – ví dụ bể mạ HCl tiêu chuẩn hút 0,3–0,5 m/s mặt thoáng, với bể 1,5 × 0,8 m diện tích 1,2 m², Q ≈ 1,2 × 0,4 × 3.600 = 1.728 m³/h. Luôn đo thực tế trước khi xác nhận thiết kế chính thức.

Tháp đường kính 1.000 mm có thể xử lý lưu lượng tối đa bao nhiêu m³/h? Với v_thiết_kế = 1,5 m/s (giới hạn trên vùng thiết kế tốt): Q_max = π × (0,5)² × 1,5 × 3.600 = 0,7854 × 1,5 × 3.600 = 4.241 m³/h. Với v = 1,0 m/s (giới hạn dưới): Q = 2.827 m³/h. Vùng vận hành tốt của tháp 1.000 mm là khoảng 2.800–4.200 m³/h tùy loại đệm và tỷ lệ L/G. Vượt quá 4.200 m³/h có nguy cơ flooding; thấp hơn 1.500 m³/h phân phối khí kém.

Khi nào nên dùng hai tháp song song thay vì một tháp lớn? Bốn tình huống thường chọn hai tháp song song: lưu lượng lớn hơn 15.000–20.000 m³/h (tháp đơn quá lớn, khó vận chuyển và lắp đặt); không gian mặt bằng cho phép hai tháp nhỏ nhưng không đủ chỗ cho một tháp lớn; cần dự phòng vận hành (một tháp bảo dưỡng, một tháp vẫn hoạt động); và lưu lượng biến động lớn – dừng một tháp khi tải thấp để tiết kiệm điện bơm. Chi phí hai tháp 600 mm thường thấp hơn một tháp 1.000 mm do dễ sản xuất hơn.

Đường kính tháp ảnh hưởng như thế nào đến chiều cao đệm cần thiết? Đường kính tháp ảnh hưởng gián tiếp đến chiều cao đệm thông qua vận tốc khí và thời gian tiếp xúc. Tháp đường kính lớn hơn (cùng lưu lượng) có vận tốc khí thấp hơn → thời gian tiếp xúc dài hơn → cần chiều cao đệm ít hơn để đạt cùng NTU. Ngược lại tháp đường kính nhỏ hơn cần chiều cao đệm cao hơn để bù. Quan hệ này có thể khai thác khi không gian mặt bằng rộng nhưng chiều cao hạn chế – tăng đường kính để giảm chiều cao đệm.

Hệ số dự phòng 10–20% thêm vào lưu lượng thiết kế để làm gì? Hệ số dự phòng bù cho ba nguồn không chắc chắn: sai số đo lưu lượng (±5–10% với phương pháp pitot tube đơn giản), biến động tải sản xuất (thêm bể, tăng công suất trong tương lai gần), và thoái hoá hiệu suất tháp theo thời gian (đệm bị tắc một phần, phân phối dung dịch kém dần). Hệ số 1,15 (15% dự phòng) là giá trị cân bằng tốt giữa an toàn và không lãng phí vật liệu quá mức.

Tại sao vận tốc khí thấp hơn 0,5 m/s lại làm giảm hiệu suất tháp? Vận tốc khí quá thấp gây hai vấn đề: thứ nhất, phân phối khí trong tháp không đều – khí có xu hướng đi theo đường dễ nhất (đường “chăn”) qua vùng đệm thưa thay vì phân bổ đều toàn tiết diện. Thứ hai, dung dịch hấp thụ tưới xuống từ trên bao phủ đệm tốt hơn khi có dòng khí đủ mạnh khuấy trộn màng lỏng – vận tốc quá thấp làm màng dung dịch dày lên, giảm tốc độ khuếch tán khí vào pha lỏng. Vùng vận tốc tối ưu cho Pall ring PP là 0,8–1,6 m/s tùy kích thước đệm và điều kiện vận hành.
